扶绥县中医院GE IGS330 DSA 床横向无法运动

Problem Description Details
设备开机显示正常，无任何报错提示，按下smart box 蘑菇头床横向无法解锁，
无法挪动床
Problem Cause
床横向电磁铁接线内部有断点，导致电磁铁无供电，无法解锁
Problem Solution
1：现场开机，设备开启后探测器大小，SID，床高度，机架L,RAO,CRA 位置信息全部正常显示，所以设备各部分通讯是正常的，怀疑是不是床解锁按键蘑菇头有问题，检查smartbox 蘑菇头按键正常

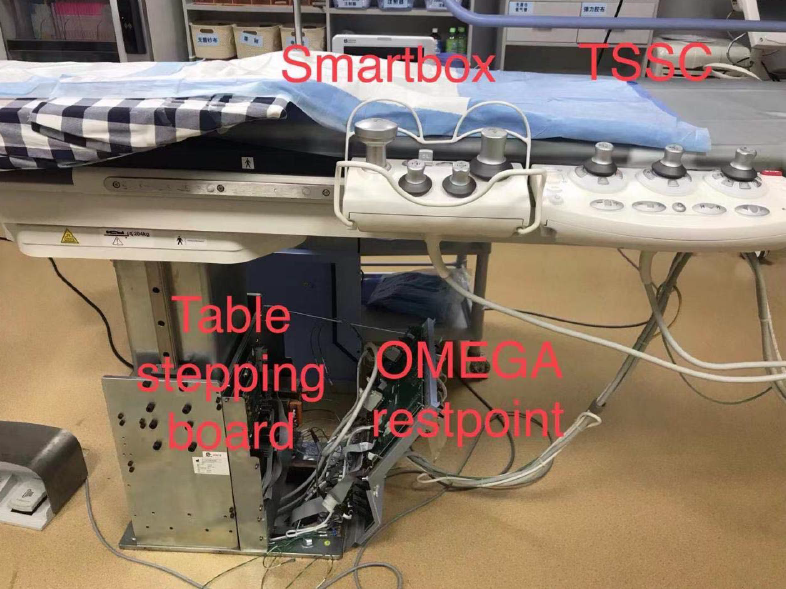

2：检查按下蘑菇头是否有电到Table stepping 板再到床的电磁铁，拆开床包围盖子，检查OMEGA restpoint 板在按下蘑菇头后是否有电到Table stepping 板，再到床电磁铁

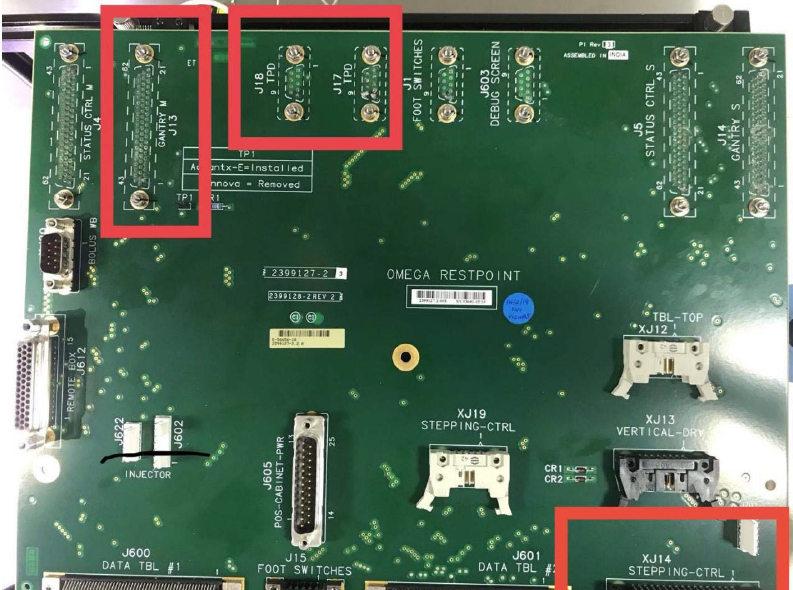

从电路图中可以看出当SMH+M 蘑菇头按下后会有24V 给到Stepping 板有PANNING 信号，然后床板正常就可以解锁运动。因为restpoint 板XJ14‐22 脚不好测量，所以拆下restpoint 板后，焊接引线到RESTPOINT 板XJ14‐22 脚再测量panning这个电


3：焊接好后，装回RESTPOINT 板，开机起来后，设备显示不正常，如下


查看控制柜板子状态，MCB 板全部显示bc（提示设备处于Backout)模式

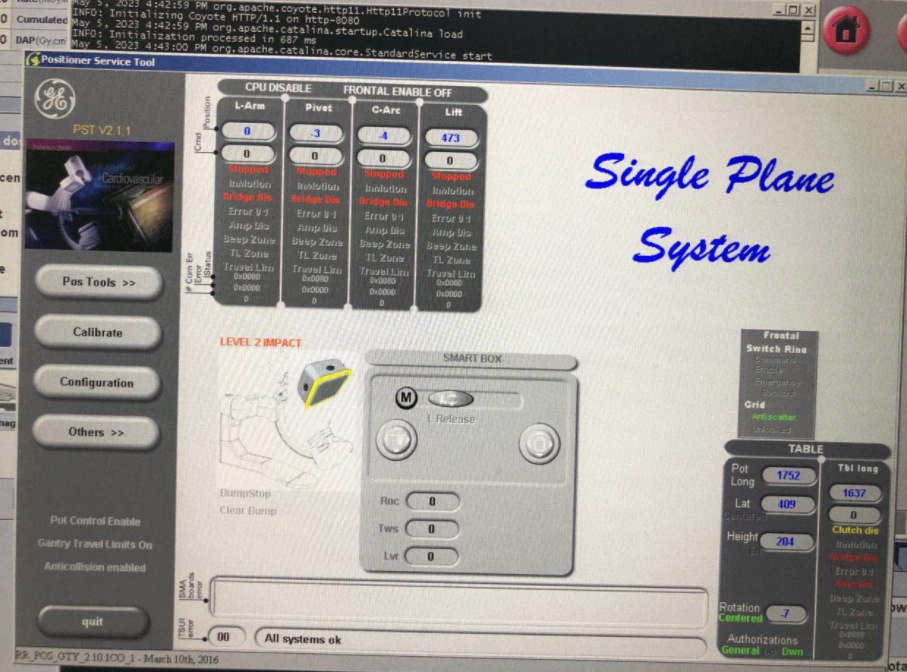

4：进PST 查看设备机架状态如下，提示2 级碰撞


5：综合MCB 状态和PST 提示，怀疑是不是探测器运动过位了引起，查看探测器位置


正常参考线（黄线）要在两个红色箭头限位之间，怀疑SID 过位引起，调节SID后设备开机，故障依旧，也还提示二级碰撞

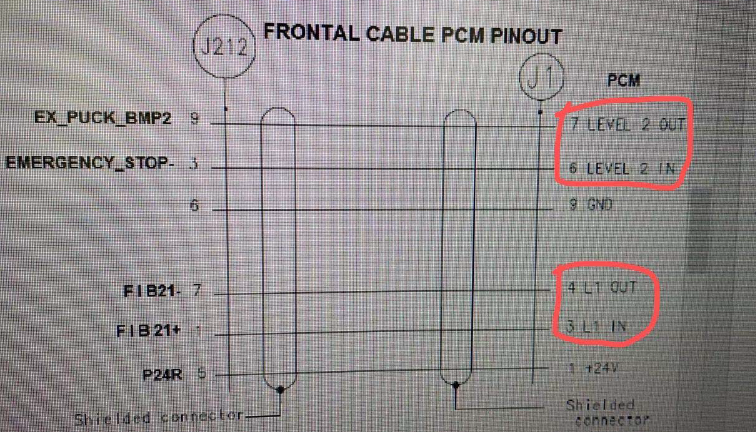

6：试着短接L 臂后面PCM 板（防碰撞检测板）的LEVEL1 和LEVEL2 信号，拔掉PCM J1 直接拿短接线短接J1 3 和4,6 和7 脚就可以


开机后，没报二级碰撞的错，但依然有SID 的报错，显示器信息依然是显示很多999，机柜所有的MCB 板也是显示bc
7：检查PIB 板状态DS11 和DS19 指示灯都没亮，所以设备还处在BACKOUT 模式，无法正常开启


8：因为拆过restpoint 板装回去开机后才出现这样的情况的，考虑是不是有哪个接线或者堵头插错了引起的故障，检查restpoint 板发现J5 的插头接反方向了，关机重新接好堵头后，开机设备恢复到初始床横向无法解锁的状态


9：为了搞清楚这个接头接错引起的这系列问题，查看图纸得知J5 这里有
BACKOUT 信号的回路，接错了回路没闭合，会引起设备一直处在BACKOUT 模式，
无法正常开机自检，运动


10：整理思路，由于设备没任何报错，考虑会不会只是单纯的横向电磁铁没电而
已，找到床横向电磁铁供电板PANNING 板及电路图



从图纸得知，床横向电磁铁是PANNING 板TB1 的11 和12 脚供给，万用变测量
TB1 11 和12 脚，按下蘑菇头时有32V AC 证明PANNING 板有电给到电磁铁，把
TB1 11 和12 脚测量床横向电磁铁电阻无穷大（正常为32Ω），怀疑电磁铁损坏
或者接线有断，检查后确认TB1 12 脚到电磁铁接线有断点，找到断点焊接后，
设备恢复正常
