校准

球管朝向地面，拉最低，关闭曙光器

点击左上角电脑图标，

关闭系统>取消传输全部数据>恢复模式


在Task Manager>Startup>CXDI>Disabled

重新计算机


机架关机断电，打开高压，ATP CONSOLE A3024-21 的SW2拨码开关上下上上 (3号波上去)，启动机架



打开C:/Program Files(x86)/Sedecal TechService/TechService.ext

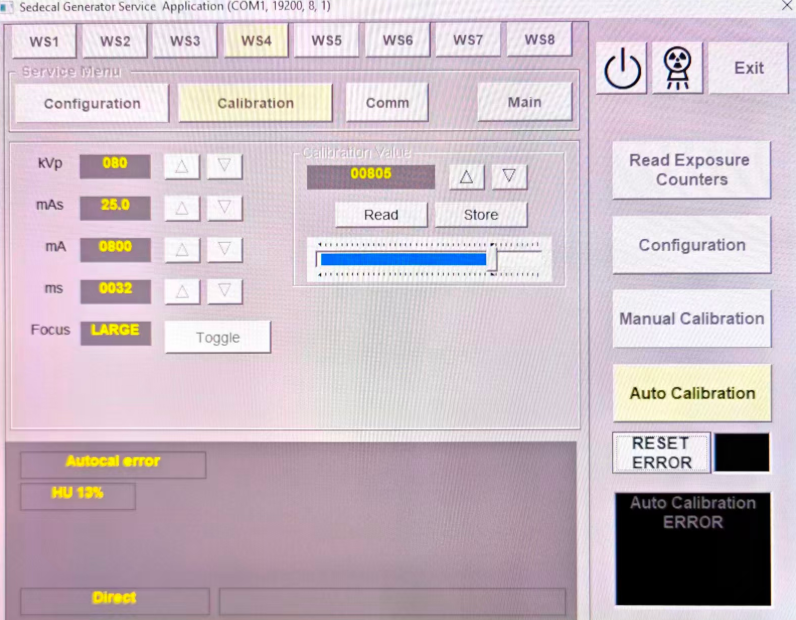

 选择Auto Calibration开始校准，如果报错，Auto Calibration灰色，点RESET ERROR复位高压

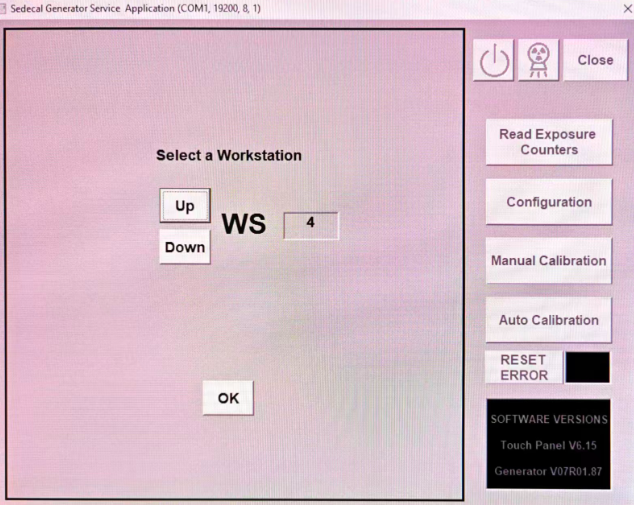

点击Up按钮，设置WS值为4


选择需要校准的焦点，然后点OK进入校准，需要确认，球管束光器依据关闭，球管没有对平板，屏蔽门已经关闭


等待提示Press Confirm to Start Or Dismiss to Exit点击应用Confim按钮


等待Initializing Auto Calibration Please Wait消失(10分钟内)，出现press prep and expose按下曝光，不要松开曝光手闸，直到完成校准


报错Reset Error 复位高压发生器
