GE CT Optima 680 球管旋阳故障及更换球管

Problem Description Details
设备扫描报错40-0114，Rotor not at speed。

Problem Cause
1、高压电缆故障。
2、球管故障。
3、Hemit 油箱故障。
Problem Solution
1、拔掉Hemit 油箱到球管阳极的大电缆，测量三根针脚间的阻值无穷大，切针
脚和外壳没有短路现象，高压电缆正常。

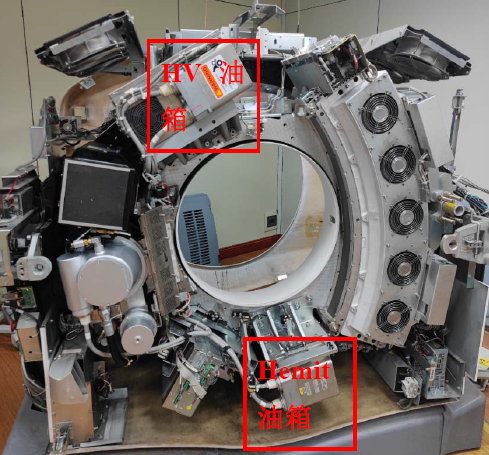

Hemit 油箱给球管输入+KV 和旋阳驱动电流，HV 油箱给球管输出﹣KV 和给Hemit 油箱输入﹢KV。

2、做Rotor Diagnostics 测试，同样报错40-0114 故障。

3、测量旋阳控制盒，当有DC BUS 输入时，旋阳控制盒输出端M、C、A 电压上升到180VAC 后就没电压，怀疑旋阳控制盒后端异常。

4、将球管转到3 点钟位置，将高压电缆头拔出，导入高压油，做no load 测试，80KV、100KV、120KV 正常，判断球管问题。

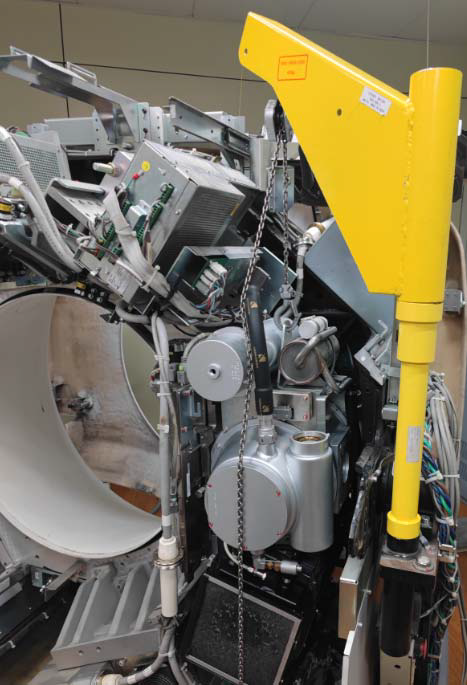

5、球管更换，将球管转到3 点钟位置前，先将球管的4 颗固定螺丝松动一些，否则球管转到3 点钟位置时，力矩扳手空间不够。
球管机械拆卸步骤，可以参考 Optima 520。

6、球管机械安装完成后，先做Tube Z Alignment，这个校准和Optima520 的BOW一样，调整进床方向的位置。此调整，球管会自动转到12 点钟方向，然后进行一次扫描，根据扫描结果，调整球管位置。
如下图，需要往机架方向调整，则需要逆时针拧调整螺丝，如果提示往机架外方向调整，则顺时针拧调整螺丝，螺丝拧一圈是0.7mm。

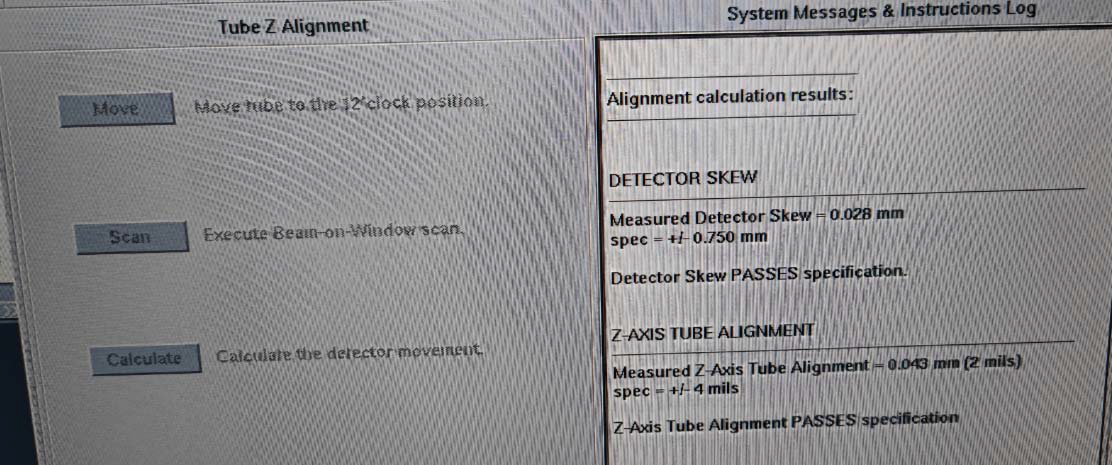

调整通过后，结果如下所示。

7、ISO feature 调整球管左右方向，此调整和Optima520 分享中发ISO 调整一样，都需要先空扫一次，再扫一次内六角，根据计算结果，调整位置螺丝。UP 0.49mm，则需要顺时针拧调整螺丝，一圈也是0.7mm。Down 则是逆时针。做完 ISO 调整，再去确认一下Z 的调整结果。

8、位置调整完成后，再做灯丝校准和每日校准里的快速校准即可。做完快速校准后，扫描水膜，如果图像不正常，再做详细校准。
9、将换上的球管信息写入系统内。

ISO 校准、灯丝校准、详细校准、CT 值校准步骤，可以参考2020 年分享《GE CT Optima520 更换球管分享》。
