GE revolution ACTs 做no load KV

Problem Description Details

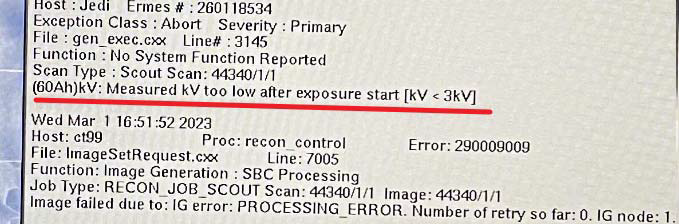

扫描报错开始曝光后检测到的KV 太低、608h

Problem Cause
球管打火
Problem Solution
1、在机器待机时候，打开机架右侧盖，关闭AXIAL_drive 旋转驱动，手动旋转机架让球管到三点钟位置，再把HVDC 及120VAC 的开关拨到OFF，就能关闭了机架电源

2、拔出球管端高压电缆，放油到座内，把电缆插头泡在高压油里面，大约泡一半的插头，并固定好高压线缆，如下图所示

3、检查无误后，上电：把120V AC 和HVDC 开关拨到ON，让AXIAL DRIVE 开关保持在OFF 位置（目的是不让机架旋转），等提示按复位则操作按复位。控制盒中间位置有个reset 孔内饰开关，捅一下复位。

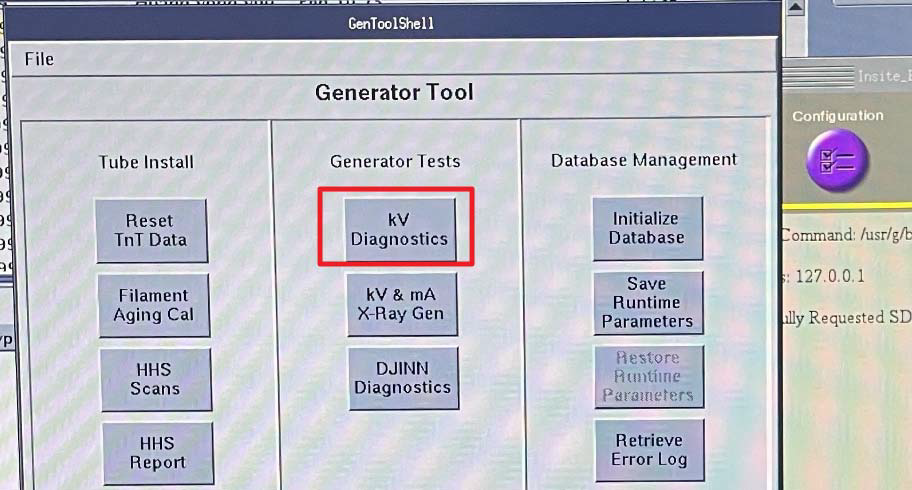

上 电 完 成 后 ， 维 修 - 诊断/diagnostics-X-Ray generation-generator Tool-DJINN-Generator Tool-KV Diagnostics

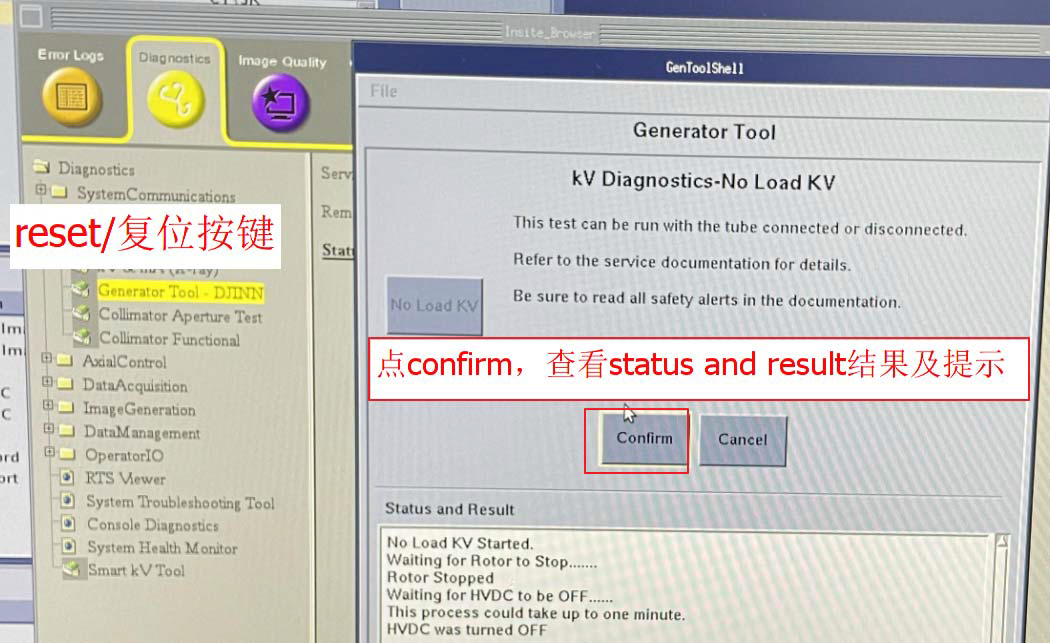

点No Load KV 后进入下图所示

正常从 80KV 开始做，10KV/20KV 增幅，做到140KV

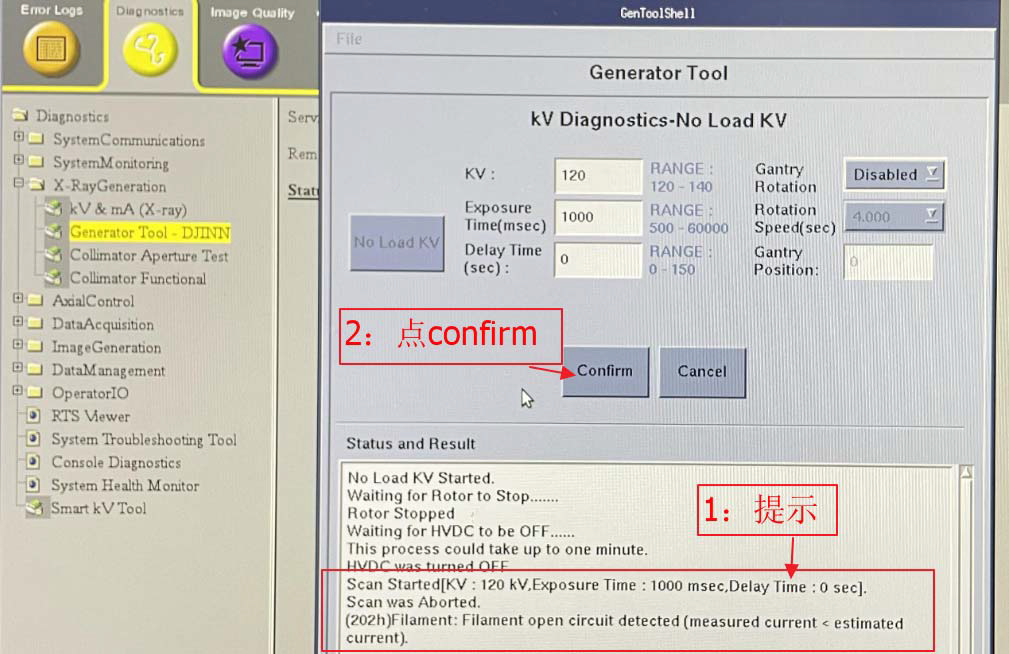

例子：KV 栏输入120，其他不要改，ganrty rotation 默认disabled 不旋转。点confirm 后，提示202，拔掉电缆头会报错202h 灯丝开路，继续点确定就能往下做了

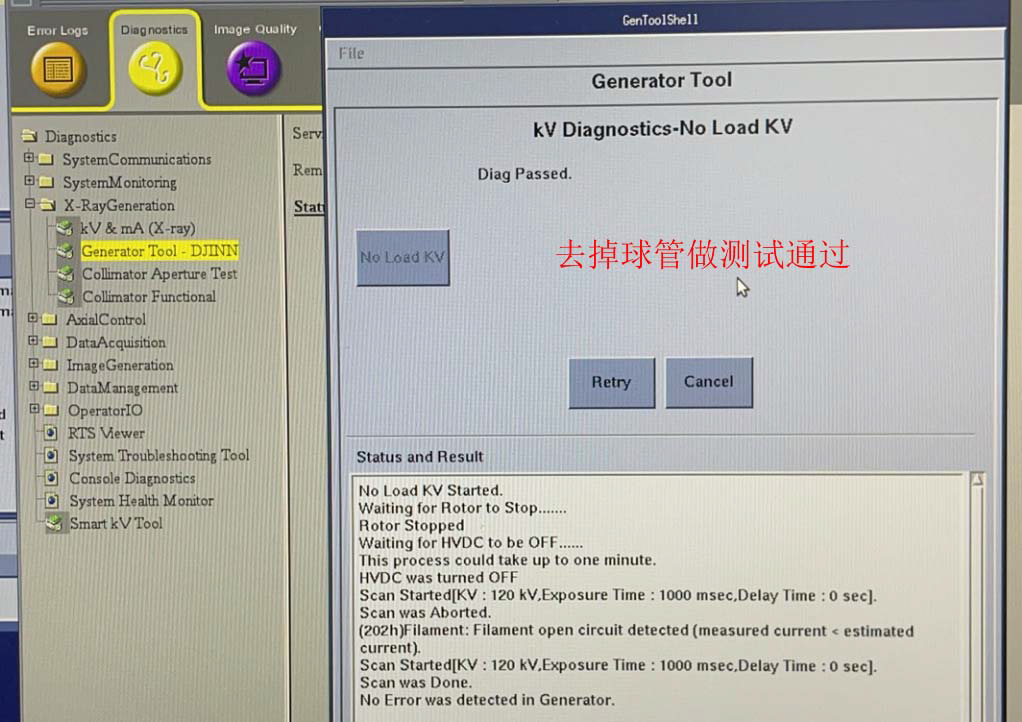

输入80 测试没报错即通过pass 后，点retry 去继续操作做够5 次。再慢慢增加KV（10KV/20KV增幅），从80-140KV 如果每个KV 都测试通过，那重复做够5 次测试。本次维修：去掉球管做 No Load KV 测试通过，整流逆变油箱都正常，判断球管故障

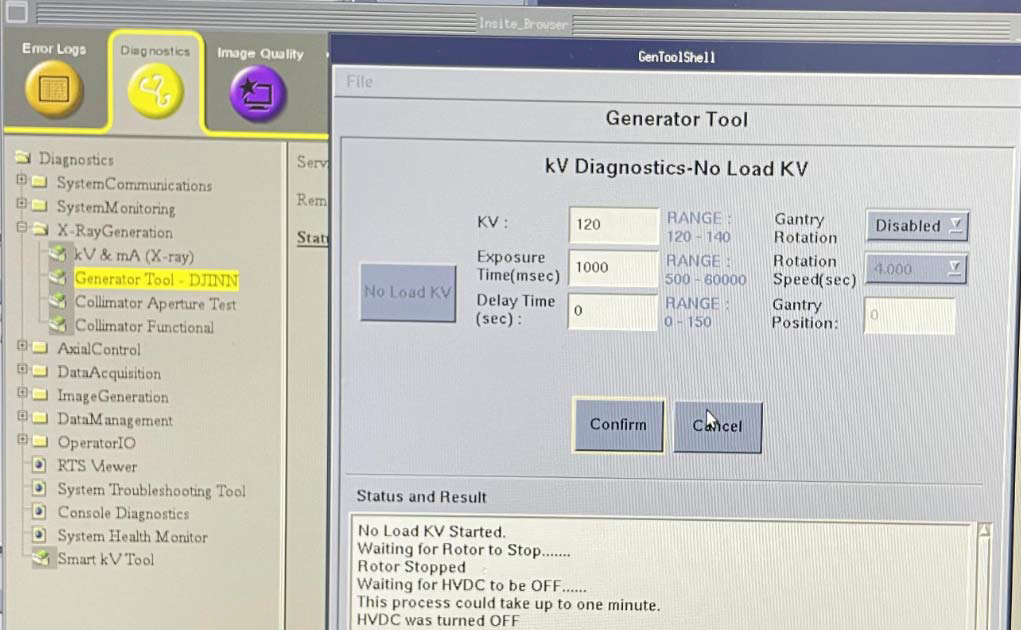

4、下图是点 cancel 退出noloadkv，提示需要复位硬件，按TGP 板复位按键。等复位后，关闭机架电源，把球管电缆插座的油抽干净，恢复电缆，有必要再上电，再带球管做noloadkv，如果出错，再去掉球管，做noloadkv 测油箱，万无一失
